Ассоциация (association) - семантическое отношение между двумя и более классами, которое специфицирует характер связи между соответствующими экземплярами этих классов.
Отношение ассоциации соответствует наличию произвольного отношения или взаимосвязи между классами. Данное отношение, обозначается сплошной линией со стрелкой или без нее и с дополнительными символами, которые характеризуют специальные свойства ассоциации. Ассоциации рассматривались при изучении элементов диаграммы вариантов использования, применительно к диаграммам классов, тем не менее, семантика этого типа отношений значительно шире. В качестве дополнительных специальных символов могут использоваться имя ассоциации, символ навигации, а также имена и кратность классов-ролей ассоциации.
Имя ассоциации - необязательный элемент ее обозначения. Однако если оно задано, то записывается с заглавной буквы рядом с линией ассоциации. Отдельные классы ассоциации могут играть определенную роль в соответствующем отношении, на что явно указывает имя концевых точек ассоциации на диаграмме.
Бинарная ассоциация
Наиболее простой случай данного отношения - бинарная ассоциация (binary association), которая служит для представления произвольного отношения между двумя классами. Она связывает в точности два различных класса и может быть ненаправленным (симметричным) или направленным отношением. Частный случай бинарной ассоциации - рефлексивная ассоциация, которая связывает класс с самим собой. Ненаправленная бинарная ассоциация изображается линией без стрелки. Для нее на диаграмме может быть указан порядок чтения классов с использованием значка в форме треугольника рядом с именем данной ассоциации.Ненаправленная бинарная ассоциация
В качестве простого примера ненаправленной бинарной ассоциации можно рассмотреть отношение между двумя классами - классом Компания и классом Сотрудник.
 |

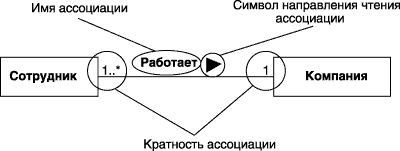

| Графическое изображение ненаправленной бинарной ассоциации между классами |
Они связаны между собой бинарной ассоциацией Работает, имя которой указано на рисунке рядом с линией ассоциации. Для данного отношения определен следующий порядок чтения следования классов - сотрудник работает в компании.
Направленная бинарная ассоциация
Направленная бинарная ассоциация изображается сплошной линией с простой стрелкой на одной из ее концевых точек. Направление этой стрелки указывает на то, какой класс является первым, а какой - вторым.
В качестве простого примера направленной бинарной ассоциации можно рассмотреть отношение между двумя классами - классом Клиент и классом Счет.
 |
| Графическое изображение направленной бинарной ассоциации между классами |
Они связаны между собой бинарной ассоциацией с именем Имеет, для которой определен порядок следования классов. Это означает, что конкретный объект класса Клиент всегда должен указываться первым при рассмотрении взаимосвязи с объектом класса Счет. Другими словами, эти объекты классов образуют кортеж элементов, например, <клиент, счет_1, счет_2,…, счет_n>.
Исключающая ассоциация
Частный случай отношения ассоциации - так называемая исключающая ассоциация (Xor-association). Семантика данной ассоциации указывает на то, что из нескольких потенциально возможных вариантов данной ассоциации в каждый момент времени может использоваться только один. На диаграмме классов исключающая ассоциация изображается пунктирной линией, соединяющей две и более ассоциации, рядом с которой записывается ограничение в форме строки текста в фигурных скобках: {xor}.
 |
| Графическое изображение исключающей ассоциации между тремя классами |
Тернарная ассоциация
Тернарная ассоциация связывает отношением три класса. Ассоциация более высокой арности называется n-арной ассоциацией.
n-арная ассоциация (n-ary association) - ассоциация между тремя и большим числом классов.
Каждый экземпляр такой ассоциации представляет собой упорядоченный набор (кортеж), содержащий n экземпляров из соответствующих классов. Такая ассоциация связывает отношением более чем три класса, при этом класс может участвовать в ассоциации более чем один раз. Каждый экземпляр n-арной ассоциации представляет собой n-арный кортеж, состоящий из объектов соответствующих классов. В этом контексте бинарная ассоциация является частным случаем n-арной ассоциации, когда значение n=2, но имеет собственное обозначение. Бинарная ассоциация - это специальный случай n-арной ассоциации.
Графически n-арная ассоциация обозначается ромбом, от которого ведут линии к символам классов данной ассоциации. Сам же ромб соединяется с символами классов сплошными линиями. Обычно линии проводятся от вершин ромба или от середины его сторон. Имя n-арной ассоциации записывается рядом с ромбом соответствующей ассоциации. Однако порядок классов в n-арной ассоциации, в отличие от порядка множеств в отношении, на диаграмме не фиксируется.
В качестве примера тернарной ассоциации можно рассмотреть отношение между тремя классами: Сотрудник, Компания и Проект. Данная ассоциация указывает на наличие отношения между этими тремя классами, которое может представлять информацию о проектах, реализуемых в компании, и о сотрудниках, участвующих в выполнении отдельных проектов.
 |

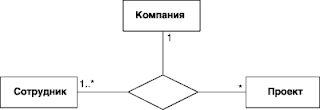

| Графическое изображение тернарной ассоциации между тремя классами |
Класс может быть присоединен к линии ассоциации пунктирной линией. Это означает, что данный класс обеспечивает поддержку свойств соответствующей n-арной ассоциации, а сама n-арная ассоциация имеет атрибуты, операции и/или ассоциации. Другими словами, такая ассоциация является классом с соответствующим обозначением в виде прямоугольника и самостоятельным элементом языка UML - ассоциативным классом (Association Class).
Класс ассоциация (association class) - модельный элемент, который одновременно является ассоциацией и классом. Ассоциация класс может рассматриваться как ассоциация, которая обладает свойствами класса, или как класс, имеющий также свойства ассоциации.
Как уже упоминалось, отдельный класс в ассоциации может играть определенную роль в данной ассоциации. Эта роль может быть явно специфицирована на диаграмме классов. С этой целью в языке UML вводится в рассмотрение специальный элемент - концевая точка ассоциации или конец ассоциации (Association End), который графически соответствует точке соединения линии ассоциации с отдельным классом.
Конец ассоциации (association end) - концевая точка ассоциации, которая связывает ассоциацию с классификатором.
Конец ассоциации - часть ассоциации, но не класса. Каждая ассоциация может иметь два или больше концов ассоциации. Наиболее важные свойства ассоциации указываются на диаграмме рядом с этими элементами ассоциации и должны перемещаться вместе с ними. Одним из таких дополнительных обозначений является имя роли отдельного класса, входящего в ассоциацию.
Роль (role) - имеющее имя специфическое поведение некоторой сущности, рассматриваемой в определенном контексте. Роль может быть статической или динамической.
Имя роли представляет собой строку текста рядом с концом ассоциации для соответствующего класса. Она указывает на специфическую роль, которую играет класс, являющийся концом рассматриваемой ассоциации. Имя роли не обязательный элемент обозначений и может отсутствовать на диаграмме.
Следующий элемент обозначений - кратность ассоциации. Кратность относится к концам ассоциации и обозначается в виде интервала целых чисел, аналогично кратности атрибутов и операций классов, но без прямых скобок. Этот интервал записывается рядом с концом соответствующей ассоциации и означает потенциальное число отдельных экземпляров класса, которые могут иметь место, когда остальные экземпляры или объекты классов фиксированы.
Так, для примера кратность " 1 " для класса Компания означает, что каждый сотрудник может работать только в одной компании.
Кратность " 1..* " для класса Сотрудник означает, что в каждой компании могут работать несколько сотрудников, общее число которых заранее неизвестно и ничем не ограничено. Вместо кратности " 1..* " нельзя записать только символ " * ", поскольку последний означает кратность " 0..* ". Для данного примера это означало бы, что отдельные компании могут совсем не иметь сотрудников в своем штате. Такая кратность приемлема в ситуациях, когда в компании вообще не выполняется никаких проектов.
Имя ассоциации рассматривается в качестве отдельного атрибута у соответствующих классов ассоциаций и может быть указано на диаграмме явным способом в определенной секции прямоугольника класса.
Ассоциация является наиболее общей формой отношения в языке UML. Все другие типы рассматриваемых отношений можно считать частным случаем данного отношения. Однако важность выделения специфических семантических свойств и дополнительных характеристик для других типов отношений обусловливают необходимость их самостоятельного изучения при построении диаграмм классов. Поскольку эти отношения имеют специальные обозначения и относятся к базовым понятиям языка UML, следует перейти к их последовательному рассмотрению.
