Отношение обобщения на диаграмме классов

Отношение обобщения является обычным таксономическим отношением или отношением классификации между более общим элементом (родителем или предком) и более частным или специальным элементом (дочерним или потомком).

Обобщение (generalization) - таксономическое отношение между более общим понятием и менее общим понятием.

Менее общий элемент модели должен быть согласован с более общим элементом и может содержать дополнительную информацию. Данное отношение используется для представления иерархических взаимосвязей между различными элементами языка UML, такими как пакеты, классы, варианты использования.

Применительно к диаграмме классов данное отношение описывает иерархическое строение классов и наследование их свойств и поведения.

Наследование (inheritance) - специальный концептуальный механизм, посредством которого более специальные элементы включают в себя структуру и поведение более общих элементов.

Согласно одному из главных принципов методологии ООАП - наследованию, класс-потомок обладает всеми свойствами и поведением класса-предка, а также имеет собственные свойства и поведение, которые могут отсутствовать у класса-предка.

Родитель, предок (parent) - в отношении обобщения более общий элемент. Потомок (child) - специализация одного из элементов отношения обобщения, называемого в этом случае родителем.

На диаграммах отношение обобщения обозначается сплошной линией с треугольной стрелкой на одном из концов.

Графическое изображение отношения обобщения в языке UML

Стрелка указывает на более общий класс (класс-предок или суперкласс), а ее начало - на более специальный класс (класс-потомок или подкласс).

От одного класса-предка одновременно могут наследовать несколько классов-потомков, что отражает таксономический характер данного отношения. В этом случае на диаграмме классов для подобного отношения обобщения указывается несколько линий со стрелками.

Например, класс Транспортное средство (курсив обозначает абстрактный класс) может выступать в качестве суперкласса для подклассов, соответствующих конкретным транспортным средствам, таким как: Автомобиль, Автобус, Трактор и другим. Это может быть представлено графически в форме диаграммы классов следующего вида.

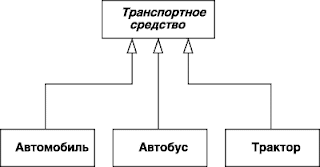

Пример графического изображения отношения обобщения для нескольких классов-потомков

С целью упрощения обозначений на диаграмме классов и уменьшения числа стрелок-треугольников и совокупности линий, обозначающих одно и то же отношение обобщения, может быть просто изображена стрелка. В этом случае отдельные линии сходятся к стрелке, которая имеет с этими линиями единственную точку пересечения.

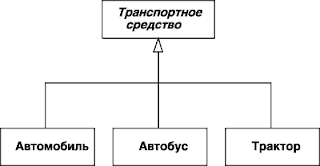

Альтернативный вариант графического изображения отношения обобщения классов для случая объединения отдельных линий

Графическое изображение отношения обобщения по форме соответствует графу специального вида, а именно - иерархическому дереву. Как нетрудно заметить, в этом случае класс-предок является корнем дерева, а классы-потомки - его листьями. Отличие заключается в возможности указания на диаграмме классов дополнительной семантической информации, которая может отражать различные теоретико-множественные характеристики данного отношения. При этом класс-предок на диаграмме может занимать произвольное положение относительно своих классов-потомков, определяемое лишь соображениями удобства.

В дополнение к простой стрелке обобщения может быть присоединена строка текста, указывающая на специальные свойства этого отношения в форме ограничения. Этот текст будет относиться ко всем линиям обобщения, которые идут к классам-потомкам. Поскольку отмеченное свойство касается всех подклассов данного отношения, именно поэтому спецификация этого свойства осуществляется в форме ограничения, которое должно быть записано в фигурных скобках.

В качестве ограничений могут быть использованы следующие ключевые слова языка UML:

• {complete} - означает, что в данном отношении обобщения специфицированы все классы-потомки, и других классов-потомков у данного класса-предка быть не может.
• {incomplete} - означает случай, противоположный первому. А именно, предполагается, что на диаграмме указаны не все классы-потомки. В последующем возможно разработчик восполнит их перечень, не изменяя уже построенную диаграмму.
• {disjoint} - означает, что классы-потомки не могут содержать объектов, одновременно являющихся экземплярами двух или более классов.
• {overlapping} - случай, противоположный предыдущему. А именно, предполагается, что отдельные экземпляры классов-потомков могут принадлежать одновременно нескольким классам.

С учетом дополнительного использования стандартного ограничения диаграмма классов может быть уточнена.

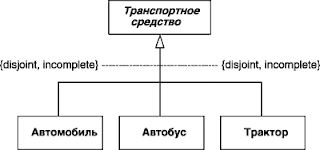

Вариант уточненного графического изображения отношения обобщения классов с использованием строки-ограничения
