Узел (node) представляет собой физически существующий элемент системы, который может обладать вычислительным ресурсом или являться техническим устройством .
В качестве вычислительного ресурса узла может рассматриваться один или несколько процессоров, а также объем электронной или магнитооптической памяти. Однако в языке UML понятие узла включает в себя не только вычислительные устройства (процессоры), но и другие механические или электронные устройства, такие как датчики, принтеры, модемы, цифровые камеры, сканеры и манипуляторы.
Графически узел на диаграмме развертывания изображается в форме трехмерного куба. Узел имеет имя, которое указывается внутри этого графического символа. Сами узлы могут представляться как на уровне типа (а), так и на уровне экземпляра (б).
 |
| Графическое изображение узла на диаграмме развертывания |
В первом случае имя узла записывается в форме: <Имя типа узла > без подчеркивания и начинается с заглавной буквы. Во втором - имя узла -экземпляра записывается в виде: <имя узла ':' Имя типа узла >, а вся запись подчеркивается. Имя типа узла указывает на разновидность узлов, присутствующих в модели системы. Так, на представленном рисунке (а) узел с именем Видеокамера относится к общему типу и никак не конкретизируется. Второй узел (б) является узлом -экземпляром конкретной модели сканера.
Изображения узлов могут расширяться, чтобы включить дополнительную информацию о спецификации узла. Если дополнительная информация относится к имени узла, то она записывается под этим именем в форме помеченного значения.
 |

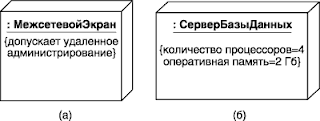

| Графическое изображение узла-экземпляра с дополнительной информацией в форме помеченного значения |
При необходимости явно указать компоненты, которые размещаются или выполняются на отдельном узле, это можно сделать двумя способами. Первый из них позволяет разделить графический символ узла на две секции горизонтальной линией. В верхней секции записывают имя узла, а в нижней - размещенные на этом узле компоненты (а).
 |

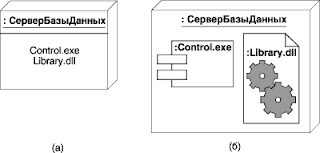

| Варианты графического изображения узлов-экземпляров с размещаемыми на них компонентами |
Второй способ разрешает показывать на диаграмме развертывания узлы с вложенными изображениями компонентов (б). Важно помнить, что в качестве таких вложенных компонентов могут выступать только исполняемые компоненты и динамические библиотеки.
В качестве дополнения к имени узла могут использоваться различные текстовые стереотипы, которые явно специфицируют назначение этого узла. Для этой цели были предложены следующие текстовые стереотипы: "processor" (процессор), "sensor" (датчик), "modem" (модем), "net" (сеть), "printer" (принтер) и другие, смысл которых понятен из контекста.
На диаграммах развертывания допускаются специальные условные обозначения для различных физических устройств, графическое изображение которых проясняет назначение или выполняемые устройством функции. Однако пользоваться этой возможностью следует осторожно, памятуя о том, что основное достоинство языка UML следует из его названия - унификация графических элементов визуализации моделей.
Возможность включения персонала в понятие узла не рассматривается в нотации языка UML, тем не менее, подобное расширение понятие узла позволяет создавать средствами языка UML модели самых различных систем, включая бизнес-процессы и технические комплексы. Действительно, для реализации бизнес-процессов компаний удобно рассматривать в качестве узлов -ресурсов системы организационные подразделения, состоящие из персонала. Автоматизация управления техническими комплексами может потребовать рассмотрения в качестве самостоятельного элемента человека-оператора, способного принимать решения в нештатных ситуациях и нести ответственность за возможные последствия этих решений.
Наиболее известны два специальных графических стереотипа для обозначения разновидностей узлов. Первый обозначает ресурсоемкий узел (processor), под которым понимается узел с процессором и памятью, необходимыми для выполнения исполняемых компонентов. Он изображается в форме куба с боковыми гранями, окрашенными в серый цвет (а).
 |
| Варианты изображения графических стереотипов узлов |
Второй стереотип в форме обычного куба обозначает устройство (device), под которым понимается узел без процессора и памяти (б). На этом типе узлов не могут размещаться исполняемые компоненты программной системы.
Кроме известных текстовых и графических стереотипов для узлов диаграммы развертывания разработчики могут предложить дополнительные графические стереотипы, которые улучшают наглядность представления диаграмм развертывания. Например, рабочую станцию можно изобразить в виде ресурсоемкого узла, или в форме рисунка внешнего вида компьютера (в). Соответственно, сканер также может быть изображен в виде рисунка или фотографии данного устройства.
Следует заметить, что кроме графического изображения ресурсоемких узлов и устройств соответствующие узлы можно изображать с помощью обычного символа узла и дополнительного стереотипа "processor" или "device".
