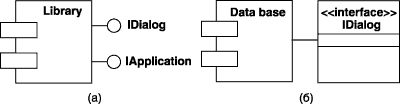

Следующим графическим элементом диаграммы компонентов являются интерфейсы. В общем случае интерфейс графически изображается окружностью, которая соединяется с компонентом отрезком линии без стрелок (а). При этом имя интерфейса, которое рекомендуется начинать с заглавной буквы "I", записывается рядом с окружностью. Семантически линия означает реализацию интерфейса, а наличие интерфейсов у компонента означает, что данный компонент реализует соответствующий набор интерфейсов.
 |
| Графическое изображение интерфейсов на диаграмме компонентов |
Кроме того, интерфейс на диаграмме компонентов может быть изображен в виде прямоугольника класса со стереотипом << interface>> и секцией поддерживаемых операций (б). Как правило, этот вариант обозначения используется для представления внутренней структуры интерфейса.
При разработке программных систем интерфейсы обеспечивают не только совместимость различных версий, но и возможность вносить существенные изменения в одни части программы, не изменяя другие . Характер применения интерфейсов отдельными компонента ми может отличаться.
Различают два способа связи интерфейса и компонента. Если компонент реализует некоторый интерфейс, то такой интерфейс называют экспортируемым или поддерживаемым, поскольку этот компонент предоставляет его в качестве сервиса другим компонентам .
Если же компонент использует некоторый интерфейс, который реализуется другим компонентом, то такой интерфейс для первого компонента называется импортируемым. Особенность импортируемого интерфейса состоит в том, что на диаграмме компонентов это отношение изображается с помощью зависимости.
