Диаграммы деятельности могут быть использованы не только для спецификации алгоритмов вычислений или потоков управления в программных системах. Не менее важная область их применения связана с моделированием бизнес-процессов. В этом контексте деятельность любой компании или фирмы представляет собой не что иное, как совокупность отдельных действий, работ, операций, направленных на достижение требуемого результата.
Однако применительно к бизнес-процессам желательно выполнение каждого действия ассоциировать с конкретным подразделением компании. В этом случае подразделение будет нести ответственность за реализацию определенных действий, а сам бизнес-процесс представляется в виде переходов действий из одного подразделения к другому. Для моделирования этих особенностей в языке UML предложена специальная конструкция, получившая название дорожки.
Дорожка (swimlane) - графическая область диаграммы деятельности, содержащая элементы модели, ответственность за выполнение которых принадлежит отдельным подсистемам.
В данном случае имеется в виду визуальная аналогия с плавательными дорожками в бассейне, если смотреть на соответствующую диаграмму деятельности сверху. При этом все состояния на диаграмме деятельности делятся на группы, разграниченные вертикальными линиями. Две соседних линии и образуют дорожку, а группа состояний между этими линиями выполняется организационным подразделением (отделом, группой, отделением, филиалом) или сотрудником компании.
 |

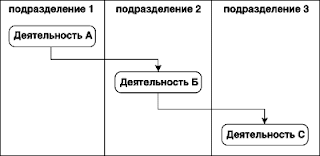

| Вариант диаграммы деятельности с дорожками |
В последнем случае принято указывать должность сотрудника, ответственного за выполнение определенных действий.
Названия подразделений или должностей явно указываются в верхней части дорожки. Пересекать линию дорожки могут только переходы, которые в этом случае обозначают выход или вход потока управления в соответствующее подразделение компании. Порядок следования дорожек не несет какой-либо семантической информации и определяется соображениями удобства.
В качестве примера можно рассмотреть фрагмент диаграммы деятельности торговой компании, обслуживающей клиентов в форме заказов. Подразделениями компании обычно являются отдел приема и оформления заказов, отдел продаж и склад. Этим подразделениям будут соответствовать три дорожки на диаграмме деятельности, каждая из которых специфицирует зону ответственности подразделения. В этом случае диаграмма деятельности заключает в себе не только информацию о последовательности выполнения рабочих действий, но и о том, какое подразделение торговой компании должно выполнять то или иное действие.
Из указанной диаграммы деятельности видно, что после принятия заказа от клиента отделом приема и оформления заказов осуществляется распараллеливание деятельности на два потока ( переход-разделение ). Первый из них остается в этом же отделе и связан с получением оплаты от клиента за заказанный товар. Второй инициирует выполнение действия по регистрации заказа в отделе продаж (модель товара, размеры, цвет, год выпуска и пр.). Однако выдача товара со склада начинается только после того, как будет получена от клиента оплата за товар ( переход-слияние ). Затем выполняется подготовка товара к отправке и его отправка клиенту в отделе продаж. После завершения этих деятельностей заказ закрывается в отделе приема и оформления заказов.
В качестве примера можно рассмотреть фрагмент диаграммы деятельности торговой компании, обслуживающей клиентов в форме заказов. Подразделениями компании обычно являются отдел приема и оформления заказов, отдел продаж и склад. Этим подразделениям будут соответствовать три дорожки на диаграмме деятельности, каждая из которых специфицирует зону ответственности подразделения. В этом случае диаграмма деятельности заключает в себе не только информацию о последовательности выполнения рабочих действий, но и о том, какое подразделение торговой компании должно выполнять то или иное действие.
 |

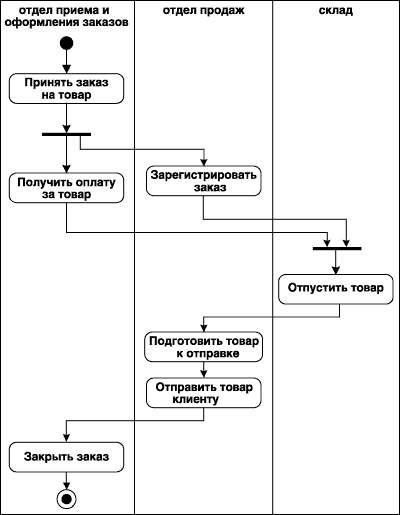

| Фрагмент диаграммы деятельности для торговой компании |
